Компактный прибор для измерения длины кабелей до 1 км, а также для диагностики кабельных линий: поиска обрывов, коротких замыканий, перекрещенных, расщепленных и перевернутых пар. Позволяет не только обнаружить место обрыва или короткого замыкания, но и определить на каком расстоянии оно находится. Есть функции поиска и трассировки нужного кабеля в пучке (проблесковая индикация), определения порта, к которому подключен кабель, а также тестирования соединения Ethernet (тест PoE) и скорости передачи данных (PING-тест). Полученные данные отображаются на цветном LCD-дисплее с разрешением 320x240 пикс.Измеритель работает с сетевыми кабелями категорий 5E/6/6A/7, электрическими, телефонными и прочими, имеющими металлический проводник. Измерения осуществляются по методу импульсной рефлектометрии. Для максимальной точности прибор можно откалибровать. Предусмотрена защита от электромагнитных помех. Устройство питается от литиевой аккумуляторной батареи емкостью 1800 мАч. Передатчик работает без подзарядки до 20 ч, приемник – до 50 ч. Есть функция энергосбережения: при бездействии измеритель автоматически отключается.Основные особенности:
• Работа с кабелями длиной до 1000 м
• Определение обрывов, коротких замыканий и измерение расстояний до проблемных точек
• Поиск перекрещенных, расщепленных, перевернутых пар
• Определение порта подключения, проблесковая индикация
• Проверка состояния сети Ethernet (тест PoE)
• Определение скорости интернет-соединения (PING-тест), присвоение IP-адресов

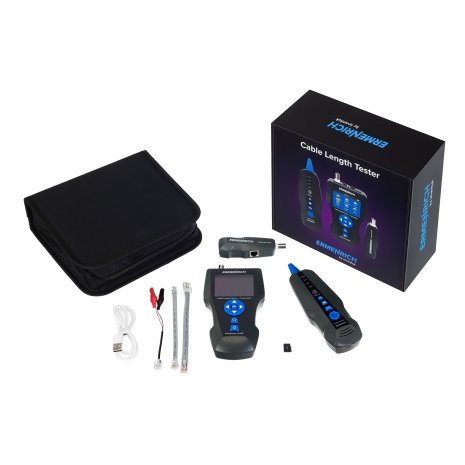

• Сохранение полученных данных на карту памятиКомплектация:

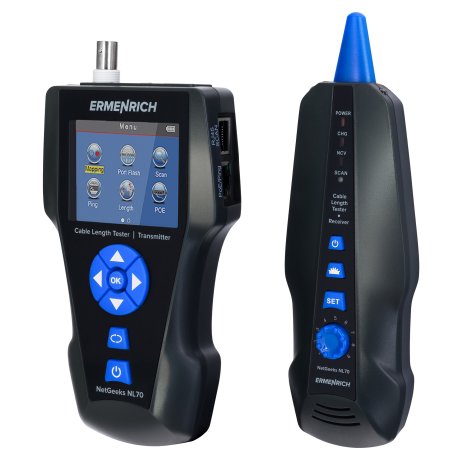

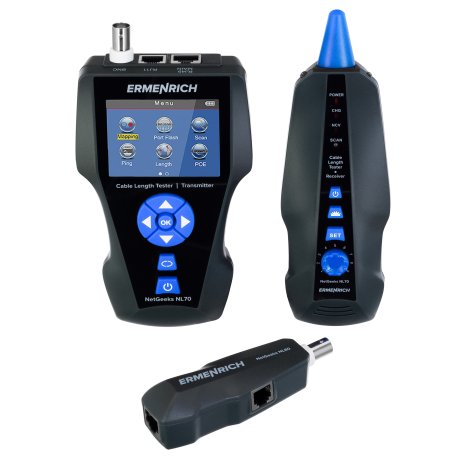

• Передатчик

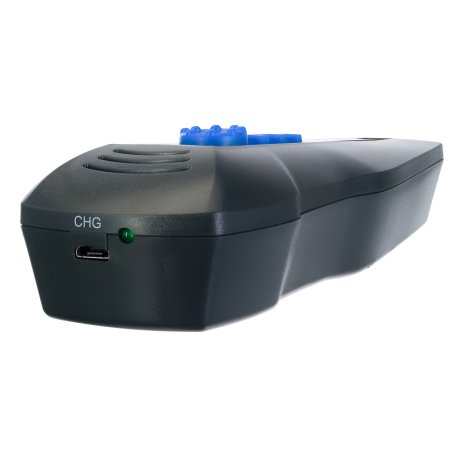

• Приемник
• Дистанционный модуль
• Патч-корд RJ11
• Патч-корд RJ45
• Зажим типа «крокодил»
• Кабель постоянного тока
• Кабель microUSB

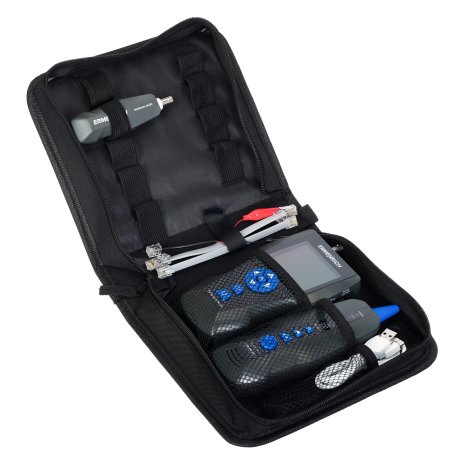

• Сумка
• Карта памяти
• Инструкция по эксплуатации и гарантийный талон
Технические характеристики:
Передатчик

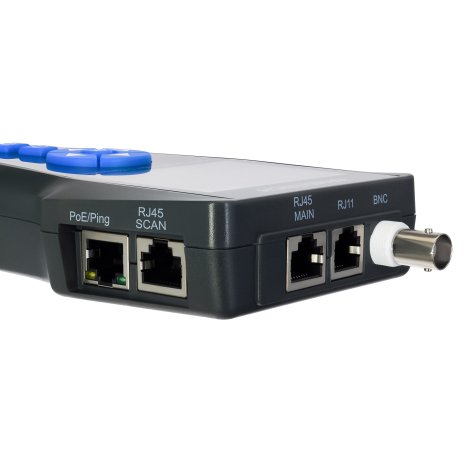

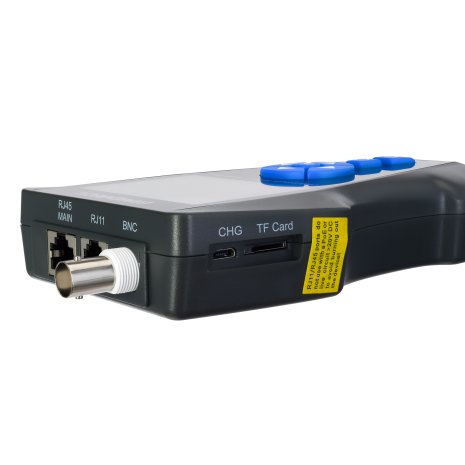

Разъемы: RJ45 (main), RJ45 (scan), RJ11, PoE/PING, BNC, microUSB, TF Card
Типы обнаруживаемых кабелей: сетевой STP/UTP категорий 5E/6/6A/7; телефонный; коаксиальный; электрический
Типы тестируемых кабелей: сетевой STP/UTP категорий 5E/6/6A/7; телефонный; коаксиальный; электрический
Измерение длины кабеля: есть
Проверка исправности кабеля: есть (обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, расщепленные пары, перекрестные помехи)
Функция проблесковой индикации (Port Flash): есть
Трассировка кабеля: есть
Защита от помех: есть
Тест PoE: есть
PING-тест: естьИзмерение длины кабеля
Метод измерений: импульсная рефлектометрия во временной области (TDR)
Единицы измерения: метры, футы, ярды
Диапазон измерения длины кабеля, м: 0–1000
Погрешность измерений, %: 3 (±0,5 м)
Измерение дистанции до обрыва: есть
Измерение дистанции до короткого замыкания: есть
Калибровка: есть
Минимальная длина кабеля для калибровки, м: 20 (рекомендуется использовать кабель длиной 50 м)
Погрешность калибровки, %: 2 (±0,5 м)Общие характеристики
Максимальный рабочий ток, мА:
Защита: напряжение на входе: 48 В, ток: 5 мА
Функция сохранения/передачи данных: есть, до 50 записей (формат *.txt)
Дисплей: цветной LCD
Диагональ дисплея, дюйм: 2,8
Разрешение дисплея, пикс: 320x240
Подсветка дисплея: есть
Источник питания: литиевый аккумулятор 1800 мАч, 3,7 В; зарядка через адаптер постоянного тока 5 В, 1 А (нет в комплекте) и кабель microUSB (в комплекте)
Ресурс работы батареи, ч: 20
Индикатор низкого заряда батареи: есть
Автоматическое отключение : есть (15 мин / 30 мин / 1 ч / 2 ч / отключено)
Диапазон рабочих температур, °C: –10… +60

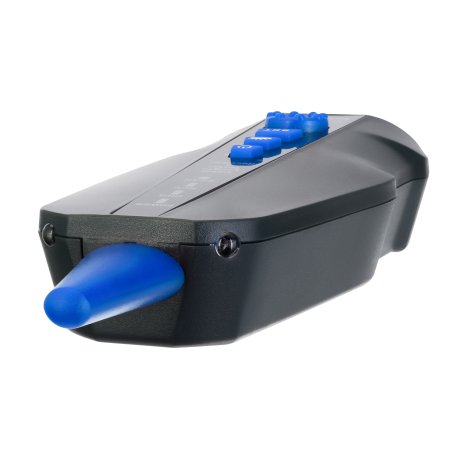

Диапазон рабочей влажности, %: 20… 70Приемник / Дистанционный модуль
Разъемы: RJ45, RJ11, BNC, microUSB
Настраиваемая чувствительность: есть
Функция бесконтактного определения опасного напряжения (NCV): есть
Фонарик: есть
Максимальный рабочий ток, мА:
Источник питания: литиевый аккумулятор 1800 мАч, 3,7 В; зарядка через адаптер постоянного тока 5 В, 1 А (нет в комплекте) и кабель microUSB (в комплекте)
Ресурс работы батареи, ч: 50
Диапазон рабочих температур, °C: –10… +60
Диапазон рабочей влажности, %: 20… 70
